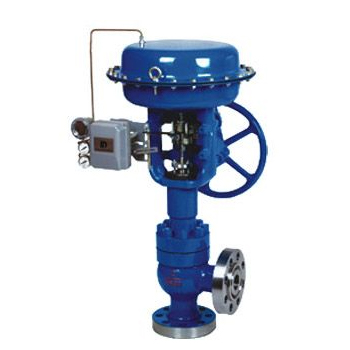

产品名称：角型调节阀
- 型号：角型调节阀
- 规格：-
- 颜色：-
- 品牌：耶德尔
- 产地：-
- 价格：-
- 数量：-
产品分类：泵、阀门产品系列
咨询热线：0731-82567468
联系我们
详细说明：
●概述
角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广，流量特性精度高，符合 IEC534-1-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。本产品符合 GB/T4213-92。
●执行机构
型式： ZHA多弹簧薄膜执行机构、
ZVA5单弹簧薄膜执行机构、
ZVA6单作用气缸活塞执行机构、
ZVP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240Kpa（ZHA、ZVA5型）、190～350、190～400Kpa(ZVA6型)
供气压力：140～400Kpa（ZHA型）、140～280Kpa(ZVA5型)、400～500Kpa（ZVA6型）、300～500Kpa（ZVP型）
气源接口：RC1/4"
环境温度：-30～+70℃
●阀体
型式： 角型单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS10、16、20、30、40K
PN1.6、4.0、6.4Mpa
连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
材料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、ZG316L）、钛等
上阀盖： 常温型（P）：-17～+230℃
伸长I型（EI）：-45～-17℃ +230～+566℃
伸长II型（EII）：-100～-45℃
伸长III型（EIII）：-196～-100℃
压盖型式：螺栓压紧式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
●阀内组件
阀芯型式: 单座柱塞型阀芯
流量特性：
高容量流量特性
金属阀座：等百分比特性（%C）和线性特性（LC）
软阀座: 等百分比特性（%T）和线性特性（LT）
高精度流量特性
金属阀座：等百分比特性（%CF）和线性特性（LCF）
软 阀 座：等百分比特性（%TF）和线性特性（LTF）
材料： 不锈钢（1Cr18Ni9Ti、0Cr17Ni12Mo2、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
●性能
泄漏量： 金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976IV级
软座阀： 小于阀额定容量的10-7，符合ANSI B16.104-1976IV级
回差： 带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差：带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1
