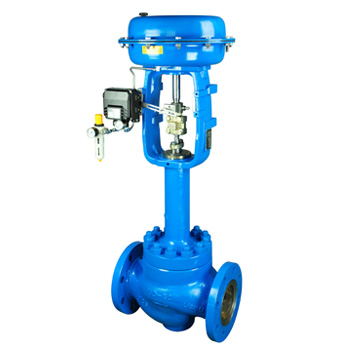

产品名称：单座调节阀
- 型号：单座调节阀
- 规格：-
- 颜色：-
- 品牌：耶德尔
- 产地：-
- 价格：-
- 数量：-
产品分类：泵、阀门产品系列
咨询热线：0731-82567468
联系我们
详细说明：
●概述
LPH11型单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀的泄露量符合ANSIB16.104标准。本产品符合GB/T4213-92。
●执行机构
型式： ZHA多弹簧薄膜执行机构、
ZVA5单弹簧薄膜执行机构、
ZVA6单作用气缸活塞执行机构、
ZVP双作用气缸活塞执行机构
膜片材料: 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围：20～100、80～240Kpa(ZHA,ZVA5型)，
190～350、190～400Kpa(ZVA6型)
供气压力：140～400Kpa(ZHA型)、140～280Kpa(ZVA5型)、
400～500Kpa(ZVA6型)、300～500KPa(ZVP型)
气源接口：Rc1/4"
环境温度：-30～+70ºC
●阀体
型式： 直通单座铸造球型阀
公称通径：40、50、65、80、100、150、200mm
公称压力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4Mpa
连接型式
法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
法兰标准：JISB2201-1984、ANSIB16.5-1981、GB/T9112～9124-2000等
焊接连接：嵌接焊SW(40～50mm) 对接焊BW（65～200mm）
材料： 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18 Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上阀盖： 常温型（P）：-17～+230ºC
伸长I型（EI）:-45～-17ºC +230～566ºC
伸长II型（EII）:-100～-45ºC
伸长III型（EIII）：-196～-100ºC
压盖型式：螺栓压紧式
填料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
●阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：高容量流量特性，参考图1
金属阀座：等百分比特性（％C）和线性特性（LC）
软 阀 座：等百分比特性（％T）和线性特性（LT）
高精度流量特性，参考图2
金属阀座：等百分比特性（％CF）和线性特性（LCF）
软 阀 座：等百分比特性（％TF）和线性特性（LTF）
注： 关于聚四氟乙烯阀座的工作温度和压差，请参考图3
材料： 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
注： 司太莱堆焊的使用范围，参考图4
●附件
定位器、空气过滤减压器、保位阀、行程开关，阀位传送器、手轮机构等
●性能
泄漏量： 金属阀座：小于阀额定容量的0.01％，符合ANSI B16.104-1976IV级
软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104-1967VI级
回差： 带定位器：小于全行程的1％
不带定位器：小于全行程的3％（ZHA1型小于全行程的5％）
基本误差：带定位器：小于全行程的±1％
不带定位器：小于全行程的±5％（带ZPQ为±3％，ZHA1配ZEP为±2％）
注：采用标准的V型聚四氟乙烯填料
可调范围：50：1
